通用桥式起重机要运转,必须要有其传动系统,通用桥式起重机传动机构都包括哪些,都有什么作业那,小编今天就带大家了解一下。

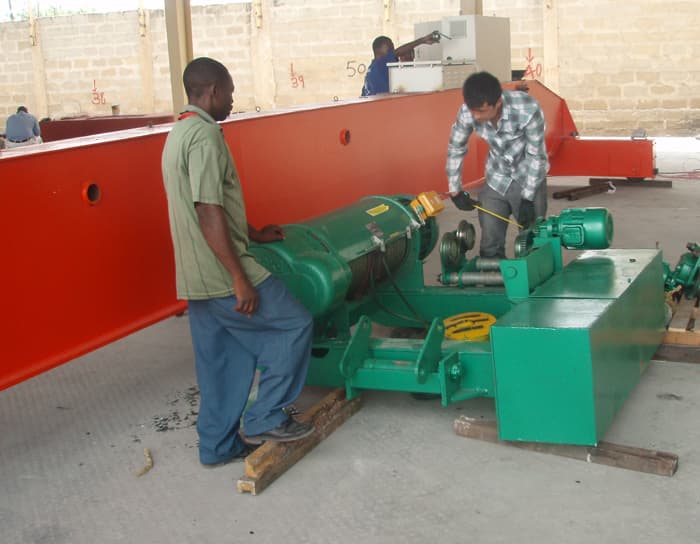

提升系统的传动
通用桥式起重机传动机构的提升机构的动力源由电机产生,电机通过齿轮联轴器、补偿轴和制动轮联轴器将动力传递给减速器的高速轴端,电机的高速通过减速器降低到所需速度后,由减速器的低速轴输出,其通过滚筒上的内齿圈将动力传递给滚筒组,然后通过钢丝绳和滑轮组升降重物。
起重小车运行系统的传动
动力由电机产生,通过制动轮联轴器、补偿轴和半齿联轴器传递到立式三级减速器的高速轴端。电机的高速通过立式三级减速器降所需速度后,由减速器的低速轴输出,减速器的低速轴通过半齿联轴器、补偿轴和半齿联轴器与小车的主动轮轴相连。通用桥式起重机传动机构带动小车驱动轮转动,从而达到横向搬运重物的目的。

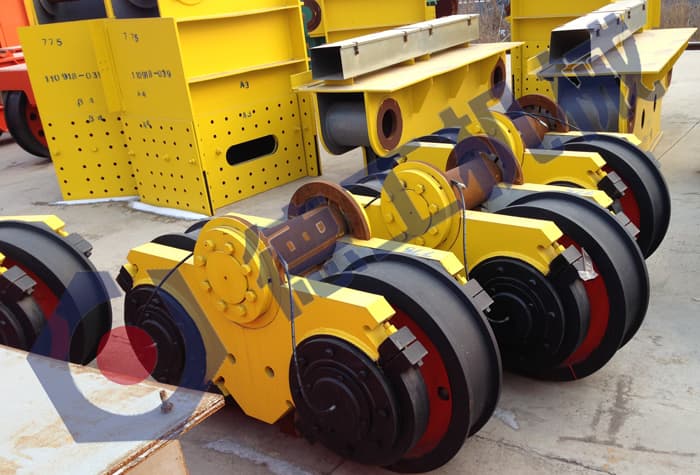

大车运行系统的传动
动力由电机产生,通过制动轮联轴器、补偿轴和半齿联轴器传递到减速器的高速轴端。通过减速器将电机的高速降低到所需速度后,由减速器的低速轴输出,通过全齿联轴器与大车的主动轮轴相连,从而带动大车的主动轮转动。通用桥式起重机的传动机构完成纵向起吊重物的目的。大车两端的驱动机构是一样的。
